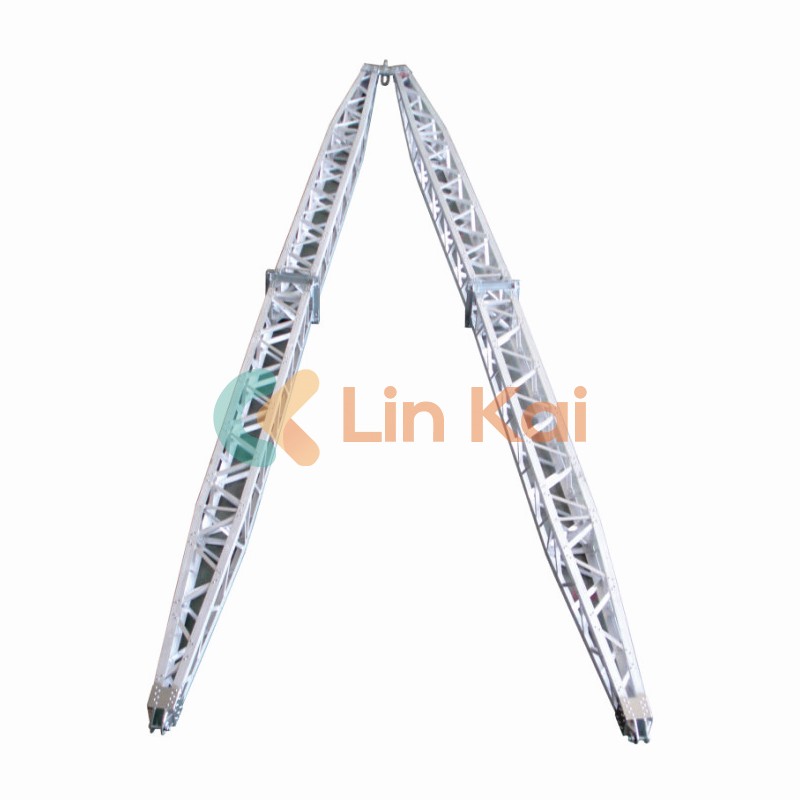

MỘTỐng ginlà một khung nâng tạm thời, được thiết kế được sử dụng để nâng cao, định vị và lắp đặt các cột, tháp và thiết bị liên quan trong quá trình truyền tải đường truyền, viễn thông và cấu trúc tiện ích. Không giống như các cực Gin ống đơn hoặc ống, thiết kế mạng lưới hình chữ A sử dụng khung hình tam giác mở, kết hợp độ bền cao, trọng lượng thấp và độ cứng xoắn. Cấu hình này làm cho nó đặc biệt phù hợp với việc nâng và kết thúc toàn bộ các phần tháp, lắp ráp ăng-ten, crossarm và các thành phần tương tự nơi kiểm soát, nâng hướng dẫn và cần có dấu chân tại chỗ. Các nhà sản xuất thường cung cấp các cột gin hình dạng A hình chữ A bằng hợp kim nhôm và các biến thể thép có độ bền cao để cân bằng tính di động, sức mạnh và khả năng chống ăn mòn.

Trong thực tế, cột gin mạng A-hình A được neo ở hoặc gần cơ sở cấu trúc và được kết nối với phần phải được dựng lên; Tời, các khối giật và giàn kiểm soát sau đó được sử dụng để nâng và xoay phần vào vị trí. Bởi vì cực Gin hoạt động như một cánh tay đòn được kiểm soát và điểm Jack, nó làm giảm nhu cầu về cần cẩu di động lớn ở các vị trí từ xa hoặc bị ràng buộc và do đó là một giải pháp phổ biến để truyền, phân phối và cương cứng tháp viễn thông từ xa. Kỹ thuật này được ghi nhận rộng rãi trong các quy trình hiện trường và SOP để xây dựng đường dây và công việc tháp.

Cách thức hoạt động (thiết kế, tham số chính và những gì cần chỉ định khi bạn mua)

Làm thế nào để một cột gin hình dạng A hình chữ A dịch một tời nhỏ kéo vào một thang máy an toàn, có thể dự đoán được? Tại lõi của nó, cực Gin chuyển đổi lực tời kéo thành một khoảnh khắc về điểm trục tại kết nối cơ sở. Hình học mạng lưới hình A giữ cho vật liệu mỏng và nhẹ trong khi sử dụng các thành viên tam giác để chống uốn và xoắn, phân phối tải qua nhiều chân và giằng giằng thay vì một ống đơn. Lắp ráp đầu/đầu được thiết kế để chấp nhận các tệp đính kèm khác nhau (đầu cố định, đầu nâng cao, đầu sử dụng kép) và các khối gian lận, cho phép cột gin được khớp với cấu hình thang máy của phần tháp.

Dưới đây là một bảng tham số kỹ thuật ngắn gọn mà các nhóm mua sắm và kỹ sư trang web thường sử dụng để so sánh các mô hình cực Gin Lattice Gin. Đây là các trường đại diện và phạm vi điển hình-giá trị chính xác khác nhau tùy theo nhà sản xuất và mô hình, do đó, luôn yêu cầu chứng chỉ cụ thể theo mô hình, báo cáo kiểm tra và biểu đồ tải.

Bạn nên nhấn mạnh những gì trong dữ liệu nhà máy và tài liệu phân phối? Luôn luôn yêu cầu: Báo cáo thử nghiệm vật liệu được chứng nhận (độ bền kéo, năng suất), bản vẽ kích thước, biểu đồ tải nhà sản xuất (bao gồm khả năng nâng ở các góc khác nhau), hồ sơ hàn/đinh tán nếu có, chứng chỉ thử nghiệm cho tời/khối giật được cung cấp và hướng dẫn kiểm tra và bảo trì bằng văn bản. Những tài liệu này thu hẹp khoảng cách giữa thông số kỹ thuật chung và khả năng làm việc an toàn thực tế của cực Gin trên trang web của bạn.

Làm thế nào để phù hợp với cực Gin với các yêu cầu trang web của bạn-một danh sách kiểm tra ngắn được nhúng trong quy trình công việc kỹ thuật: Xác định trọng lượng phần được dựng lên và trọng lượng trung tâm, xác định các điểm neo có sẵn và hình học cơ sở, tính toán thời điểm cần thiết (bạn sẽ sử dụng một bức ảnh. Khi độ cao tháp hoặc tải trọng gió/băng đẩy phong bì, nâng cấp lên các mô hình công suất cao hơn hoặc chọn loạt được gia cố bằng thép được thiết kế cho nhiệm vụ nặng nề. Biểu đồ tải nhà sản xuất và các tiêu chuẩn cực Gin có liên quan nên được sử dụng để xác thực lựa chọn của bạn.

Tại sao chọn một cột gin hình dạng A hình chữ A

Tại sao các nhà thầu có kinh nghiệm chọn cột gin hình dạng A hình chữ A trên các lựa chọn thay thế? Những lý do rơi vào các loại hoạt động, hậu cần và an toàn.

Đầu tiên, hiệu quả hoạt động: Hình dạng A Lattice mang lại tỷ lệ sức mạnh trên trọng lượng tuyệt vời. So với các cực Gin hình ống đơn của mô-men xoắn tương đương, các phần mạng nhẹ hơn để vận chuyển và dễ lắp ráp hơn, giảm giờ làm việc trong quá trình huy động. Các thành viên tam giác chống lại sự vênh xoắn khi cột hoạt động ở các góc thẳng đứng trong một chuỗi tăng, có nghĩa là một thang máy ổn định hơn, có thể kiểm soát được hơn.

Thứ hai, khả năng thích ứng của trang web: Các cực Gin mạng A-hình thường có các phần mô-đun được ghim hoặc bắt vít lại với nhau. Tính mô đun này cho phép các phi hành đoàn điều chỉnh chiều cao lắp ráp theo các ràng buộc của vị trí, hạ thấp nhu cầu về cần cẩu quá khổ hoặc cần cẩu thứ hai. Trong nhiều dự án truyền tải nông thôn hoặc miền núi, sự đơn giản hóa hậu cần chuyển thành chi phí lớn và tiết kiệm lịch trình.

Thứ ba, sự an toàn và căn chỉnh theo quy định: Thiết kế và sử dụng các cực Gin được giải quyết trong các tiêu chuẩn công nghiệp và các thủ tục được chấp nhận (ví dụ, hướng dẫn cực của TIA/ANSI GIN và các tài liệu IEEE mô tả các giới hạn và giao thức thử nghiệm cho các cực GIN được sử dụng trong công việc truyền thông và truyền tải). Các phi hành đoàn nên tuân theo một SOP bằng văn bản bao gồm cấu hình gian lận, thiết kế neo, dòng thẻ, vùng loại trừ, kiểm tra trước và quy trình hạ thấp khẩn cấp. Một số khu vực pháp lý đã đưa các tiêu chuẩn này vào các quy định địa phương hoặc quy tắc sử dụng lao động cho công việc tháp. Sử dụng thiết bị được xây dựng theo tiêu chuẩn được công nhận và được vận hành để tài liệu SOP làm giảm rủi ro và cung cấp sự rõ ràng về pháp lý và bảo hiểm trong trường hợp xảy ra sự cố.

Các cân nhắc quan trọng về an toàn (những gì cần kiểm soát trên mỗi thang máy): Không vượt quá khả năng định mức ở góc làm việc nhất định; Đảm bảo ghim và ốc vít được đánh giá và bảo đảm; Xác minh rằng phanh tời và các khối giật đang trong tình trạng được chứng nhận; Giám sát tốc độ gió và thang máy treo khi gió giật đe dọa sự ổn định; và lập kế hoạch cho một đường dẫn hạ thấp được kiểm soát trong trường hợp tời chính bị lỗi. Nhiều hướng dẫn sử dụng của nhà cung cấp và SOP trang web cũng yêu cầu kiểm tra tải và kiểm tra trực quan trước khi sử dụng lần đầu tiên trên một trang web. Những điều khiển thực tế này tuân theo các nguyên tắc tương tự được tìm thấy trong các SOP được công bố cho các hoạt động của cực Gin.

Cách giảm rủi ro của con người và thiết bị: Chỉ định một giám sát viên nâng có thẩm quyền duy nhất có thẩm quyền đối với thang máy, truyền đạt kế hoạch thang máy và tín hiệu cho tất cả nhân sự, đặt khu vực loại trừ và giữ cho người lao động không cần thiết rõ ràng. Danh sách kiểm tra trước nên bao gồm xác minh mô-men xoắn/pin của nhà sản xuất, góc gian lận, xếp hạng cùm và ổn định neo. Nếu có sẵn, sử dụng tời theo dõi mô-men xoắn hoặc các tế bào tải để tích cực ghi lại lực nâng và tránh quá tải vô tình. Các điều khiển này rất đơn giản nhưng tạo ra sự khác biệt giữa thang máy và sự cố thường xuyên gây ra thời gian chết và chi phí vượt mức.

Nút 4 - Hai câu hỏi phổ biến (Hỏi & Đáp) và Đóng với Thương hiệu & Liên hệ

Q: Làm thế nào để tôi biết loại đầu nào (tăng so với sửa) Tôi cần cho thứ tự cực gin của mình?
Trả lời: Chọn một đầu nâng cao Nếu thao tác yêu cầu xoay một phần tháp hoàn chỉnh từ ngang đến dọc (đầu nâng cấp cho phép xoay trục được kiểm soát và thường tích hợp hệ thống xoay hoặc chốt), chọn một đầu cố định nếu bạn chỉ nâng thẳng đứng hoặc sử dụng cột gin làm điểm nâng tĩnh; Nếu công việc trang web kết hợp cả hai tác vụ, chỉ định một đầu sử dụng kép để cùng một cực gin hỗ trợ cả thang máy dọc và hoạt động tăng lên mà không cần trang bị thêm trường-luôn luôn xác minh biểu đồ tải của nhà sản xuất cho cấu hình đầu đã chọn.

Q: Những kiểm tra và bảo trì thường xuyên nào sẽ giữ cho một cột gin an toàn trong nhiều năm?
A: Kiểm tra trước mỗi lần sử dụng (kiểm tra đinh tán/bu lông, tìm vết nứt chân tóc hoặc ăn mòn ở các thành viên, xác minh sự tham gia của pin và clip an toàn, phanh tời và điều kiện dây thừng), thực hiện kiểm tra cấu trúc hàng năm được ghi lại Lịch kiểm tra tải để mọi đơn vị được phân phối đều giữ lại khả năng nâng được chứng nhận của nó. Giữ hồ sơ kiểm tra để chứng minh sự siêng năng đối với khách hàng và cơ quan an toàn.

Tóm lại, cột gin hình dạng A hình chữ A là một công cụ đã được chứng minh, hiệu quả để dựng các cực truyền, tháp viễn thông và các cấu trúc tương tự trong đó tính di động, kiểm soát và tỷ lệ sức mạnh trên trọng lượng thuận lợi là các ưu tiên. Tính mô-đun, các tùy chọn loại đầu và biểu đồ tải được ghi lại làm cho nó đơn giản để phù hợp với một mô hình với nhu cầu trang web của bạn; Thiết kế và thực hành hoạt động của nó phù hợp với các tiêu chuẩn được thiết lập và SOP được sử dụng trong toàn ngành. Đối với các nhóm đánh giá các tùy chọn, cân tổng chi phí vòng đời (mua sắm, vận chuyển, giờ làm việc để lắp ráp và bảo trì) thay vì giá mua một mình-đó là nơi các hệ thống mạng A-hình thường hiển thị lợi thế. Để mua sắm chuyên nghiệp và hỗ trợ kỹ thuật trên các cột gin hình dạng A hình chữ A, hãy xem xét các dòng sản phẩm được thiết kế của Lingkai; Các mô hình của họ có sẵn với tài liệu kỹ thuật đầy đủ, biểu đồ tải và hỗ trợ sau bán hàng.Liên hệ với chúng tôiĐối với các bảng mô hình, chứng chỉ nhà máy và tư vấn lựa chọn cụ thể trang web-nhóm của chúng tôi sẽ trả lời với các đề xuất chi tiết và tùy chọn giao hàng.
