Công cụ lắp đặt cáp ngầm là gì và chúng cải thiện hiệu quả dự án như thế nào?

Tóm tắt

Mạng lưới điện và truyền thông ngầm đang mở rộng nhanh chóng khi các thành phố theo đuổi cơ sở hạ tầng an toàn hơn, đáng tin cậy hơn và sạch sẽ hơn. Trung tâm của sự chuyển đổi này làDụng cụ lắp đặt cáp ngầm, yếu tố này không chỉ quyết định tốc độ xây dựng mà còn cả độ an toàn, tuổi thọ cáp và hiệu suất hệ thống lâu dài. Bài viết này khám phá hệ sinh thái đầy đủ của các công cụ lắp đặt cáp ngầm, bao gồm các biến thể mở rộng từ khóa như công cụ kéo cáp ngầm, thiết bị đặt cáp, hệ thống thanh dẫn ống, tời, con lăn và thiết bị giám sát lực căng. Dựa trên thực tiễn ngành và logic kỹ thuật, chúng tôi giải thích cách thức hoạt động của các công cụ này, nơi chúng được áp dụng và cách chọn chúng một cách có trách nhiệm phù hợp với các tiêu chuẩn EEAT hiện đại. Cuộc thảo luận được thông báo bởi chuyên gia sản xuất từCông ty TNHH Thiết bị điện Ninh Ba Lingkaivà tập trung vào giá trị thực tế hơn là tuyên bố quảng cáo.

Mục lục

• Tìm hiểu các công cụ lắp đặt cáp ngầm
• Tại sao việc lắp đặt ngầm lại cần thiết bị chuyên dụng
• Giải thích về từ khóa và danh mục công cụ mở rộng
• Các loại công cụ lắp đặt cáp ngầm cốt lõi
• Cách những công cụ này cải thiện tính an toàn và tính toàn vẹn của cáp
• Tiêu chí lựa chọn cho các kịch bản dự án khác nhau
• Bảng so sánh các công cụ cài đặt phổ biến
• Ứng dụng và trường hợp sử dụng trong ngành
• Những cân nhắc về EEAT trong Sản xuất và Sử dụng Công cụ
• Câu hỏi thường gặp
• Kết luận và các bước tiếp theo

Tìm hiểu các công cụ lắp đặt cáp ngầm

Dụng cụ lắp đặt cáp ngầm là một nhóm thiết bị cơ khí và thủy lực chuyên dụng được thiết kế để dẫn hướng, kéo, bảo vệ và căng cáp điện hoặc cáp truyền thông được lắp đặt dưới mặt đất. Không giống như các công cụ xâu chuỗi trên cao, hệ thống ngầm hoạt động trong môi trường hạn chế như ống dẫn, ống dẫn, rãnh và đường hầm.

Những công cụ này được thiết kế để quản lý ma sát, bán kính uốn, ứng suất kéo và độ chính xác căn chỉnh. Dụng cụ không đúng cách có thể dẫn đến hư hỏng vỏ cáp, hư hỏng cách điện hoặc lão hóa sớm, khiến việc lựa chọn dụng cụ trở thành một quyết định kỹ thuật quan trọng thay vì suy nghĩ lại về mặt hậu cần.

Tại sao việc lắp đặt ngầm lại cần thiết bị chuyên dụng

Việc lắp đặt cáp ngầm tạo ra những thách thức không có ở các hệ thống trên cao. Chúng bao gồm các đường dẫn định tuyến vô hình, hệ số ma sát cao hơn, các điểm truy cập hạn chế và các yêu cầu an toàn chặt chẽ hơn. Công cụ lắp đặt cáp ngầm được thiết kế đặc biệt để giải quyết những vấn đề này.

• Giảm khả năng hiển thị và các tùy chọn chỉnh sửa bị hạn chế khi bắt đầu cài đặt
• Ứng suất cơ học cao hơn do ma sát ống dẫn và uốn cong
• Nguy cơ hư hỏng cáp liên quan đến nhiệt và độ ẩm cao hơn
• Quy định chặt chẽ hơn về an toàn và môi trường đô thị

Giải thích về từ khóa và danh mục công cụ mở rộng

Để hiểu đầy đủ phạm vi của Công cụ lắp đặt cáp ngầm, việc mở rộng thuật ngữ thường được sử dụng trong ngành là rất hữu ích. Những biến thể này thường mô tả chức năng hơn là các sản phẩm hoàn toàn riêng biệt.

• Dụng cụ kéo cáp ngầm
• Thiết bị rải cáp cho hệ thống ngầm
• Máy tời và kéo cáp
• Hệ thống thanh dẫn ống và thanh dẫn ống dẫn
• Con lăn cáp để vào rãnh và ống dẫn
• Thiết bị kiểm soát và giám sát căng thẳng

Các loại công cụ lắp đặt cáp ngầm cốt lõi

• Tời cáp– Cung cấp lực kéo có kiểm soát cho việc lắp đặt ở khoảng cách xa
• Máy đo ống dẫn– Dùng để dẫn dây thí điểm đi qua ống dẫn trước khi kéo cáp

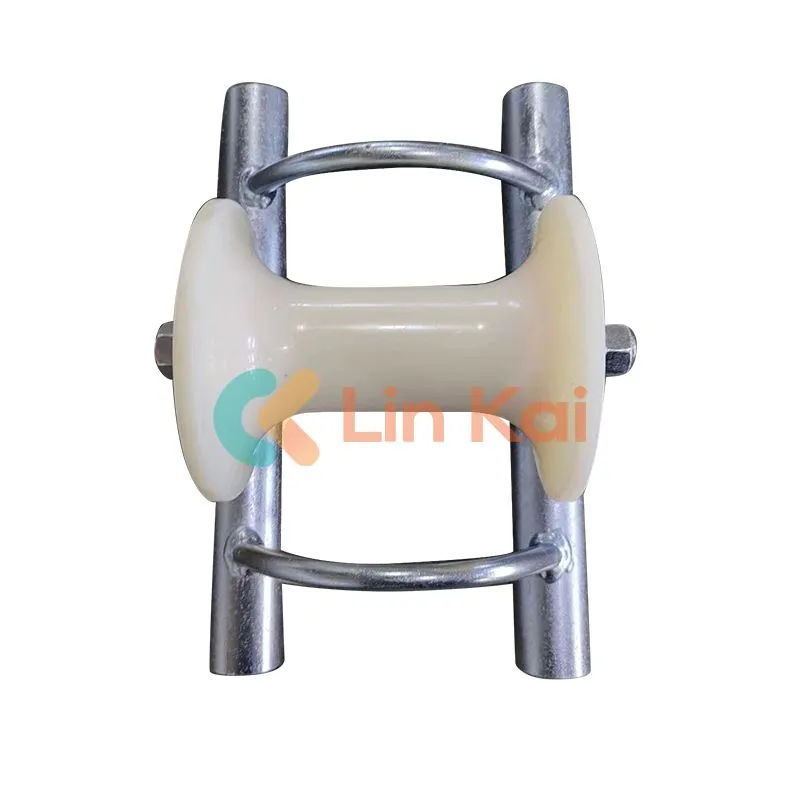

• Con lăn cáp– Giảm ma sát và bảo vệ vỏ cáp tại các điểm ra vào
• Tay kéo– Cố định cáp đều trong quá trình kéo căng
• Máy đo độ căng– Giám sát lực kéo để tránh vượt quá giới hạn cáp

Cách những công cụ này cải thiện tính an toàn và tính toàn vẹn của cáp

• Xử lý thủ công thấp hơn làm giảm nguy cơ chấn thương
• Lực căng được kiểm soát giúp dây dẫn không bị giãn
• Bán kính uốn được tối ưu hóa bảo vệ các lớp cách nhiệt
• Giảm ma sát giảm thiểu sự tích tụ nhiệt trong quá trình kéo

Tiêu chí lựa chọn cho các kịch bản dự án khác nhau

• Đường kính và trọng lượng cáp
• Chiều dài tuyến đường và số khúc cua
• Vật liệu ống và tình trạng bề mặt bên trong
• Hạn chế lắp đặt ở thành thị và nông thôn

Bảng so sánh các công cụ cài đặt phổ biến

Ứng dụng và trường hợp sử dụng trong ngành

• Mạng lưới phân phối điện đô thị
• Kết nối lưới năng lượng tái tạo
• Hạ tầng nhà máy công nghiệp
• Hệ thống viễn thông và cáp quang

Những cân nhắc về EEAT trong Sản xuất và Sử dụng Công cụ

Từ góc độ EEAT, Công cụ lắp đặt cáp ngầm phải được hỗ trợ bởi chuyên môn có thể kiểm chứng, quy trình sản xuất minh bạch và hiệu suất hiện trường đã được chứng minh. Các nhà sản xuất nhưCông ty TNHH Thiết bị điện Ninh Ba Lingkaiđiều chỉnh thiết kế sản phẩm với các tiêu chuẩn lắp đặt quốc tế và yêu cầu kỹ thuật trong thế giới thực.

Câu hỏi thường gặp

Điều gì quyết định lực kéo phù hợp cho cáp ngầm?

Lực kéo được điều khiển bởi trọng lượng cáp, chiều dài ống dẫn, hệ số ma sát, số lượng và bán kính các chỗ uốn. Trong thực tế, người cài đặt sử dụng giám sát độ căng cộng với tính toán tuyến đường để duy trì tải kéo trong giới hạn cho phép của nhà sản xuất cáp.

Làm cách nào để lựa chọn giữa tời trục và tời trống?

Tời kéo thường được ưa thích khi bạn cần kéo liên tục với khả năng kiểm soát tốt và khả năng quản lý các lần kéo dài bằng vòng dây hệ thống. Tời trống là loại phổ biến khi bạn muốn dây kéo được lưu trữ trên trống. Quyết định của bạn nên xem xét bố cục trang web, độ dài kéo, nhu cầu quản lý dây chuyền và cách bạn lên kế hoạch kiểm soát căng thẳng.

Tôi có thực sự cần một cần câu ống dẫn không, hay tôi chỉ có thể câu một sợi dây qua ống dẫn?

Đối với các ống dẫn ngắn, sạch, thẳng, việc câu cá bằng dây thủ công có thể hiệu quả. Nhưng thanh truyền ống dẫn (hệ thống thanh dẫn ống dẫn) thì đáng tin cậy hơn nhiều trong thời gian dài hơn. đường chạy, ống dẫn cũ hơn hoặc tuyến đường có nhiều khúc cua. Nó làm giảm việc thử và sai, giảm thời gian lao động và giúp tránh hư hỏng do kéo ngẫu hứng.

Sự khác biệt giữa kẹp kéo cáp, tất lưới và đầu nối xoay là gì?

Tay nắm kéo (tất lưới) phân bổ tải trọng lên phần dài hơn của vỏ cáp để giảm ứng suất cục bộ. Đầu nối xoay nằm giữa dây kéo và tay cầm để giảm xoắn, điều này quan trọng khi kéo qua các khúc cua hoặc khi dây có thể xoay. Được sử dụng cùng nhau, chúng có thể bảo vệ cả tính toàn vẹn của cáp và chất lượng lắp đặt.

Làm thế nào con lăn cáp có thể ngăn ngừa hư hỏng cáp tại các điểm vào ống dẫn?

Điểm vào là khu vực có nguy cơ cao vì cáp chuyển từ không gian trống sang ống dẫn hạn chế. Con lăn dẫn hướng cáp êm ái, giảm jacket mài mòn và duy trì bán kính uốn cong an toàn hơn. Điều này đặc biệt quan trọng đối với cáp MV/HV nặng hoặc khi tuyến rẽ ngay sau khi đi vào.

Khi nào nên sử dụng dầu bôi trơn và loại nào phù hợp?

Chất bôi trơn thường được sử dụng khi ma sát dự kiến ​​sẽ cao: ống dẫn dài, nhiều khúc cua, bên trong ống dẫn gồ ghề hoặc đường kính cáp lớn hơn. Sử dụng chất bôi trơn kéo cáp được phê duyệt tương thích với vật liệu vỏ cáp của bạn và các yêu cầu về môi trường tại địa phương. Tránh dùng chất bôi trơn “chung chung” có thể làm hỏng áo khoác hoặc để lại dư lượng.

Làm cách nào để ước tính ma sát và lực căng trước khi lực kéo bắt đầu?

Đánh giá trước khi kéo thường bao gồm lập bản đồ tuyến đường, đếm độ uốn, kiểm tra ống dẫn và phương pháp ước tính độ căng (thường dựa trên trọng lượng cáp, giả định ma sát và hệ số uốn cong). Đối với lực kéo có rủi ro cao hơn, các nhóm có thể kết hợp những ước tính này với phép đo lực căng theo thời gian thực trong quá trình lắp đặt để xác nhận các giả định và ngăn chặn tình trạng quá tải.

Những công cụ nào giúp duy trì bán kính uốn tối thiểu trong quá trình lắp đặt?

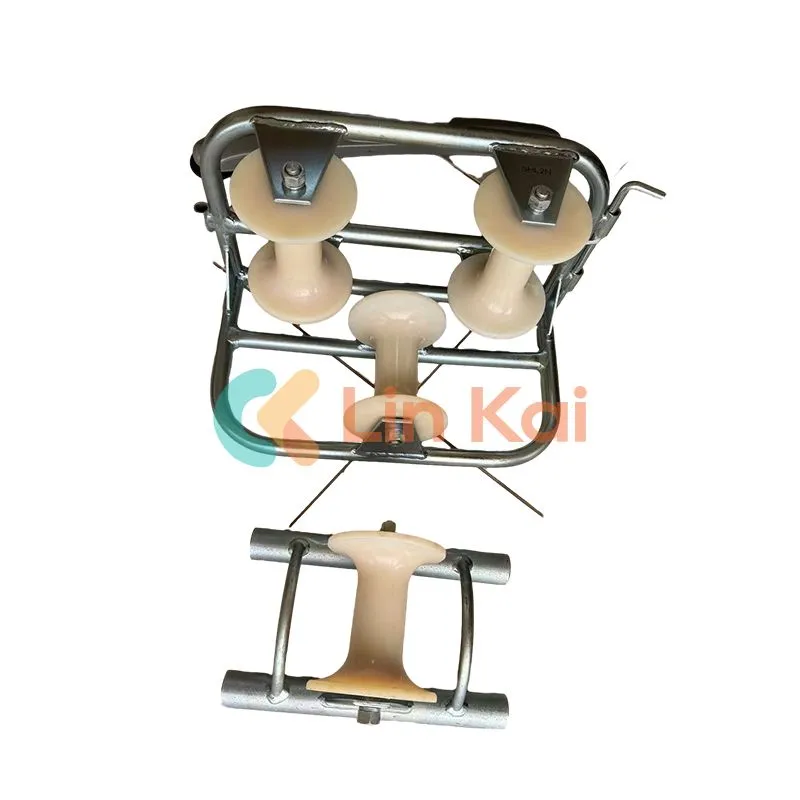

Bán kính uốn được bảo vệ thông qua việc lựa chọn con lăn thích hợp, con lăn góc nơi xảy ra thay đổi hướng và phương pháp kéo được kiểm soát để tránh sự thay đổi đột ngột. đồ khốn. Đối với các loại cáp nhạy cảm, người lắp đặt có thể thêm thanh dẫn bán kính hoặc sử dụng ròng rọc được thiết kế để duy trì bán kính lớn hơn, giảm nguy cơ dây dẫn bên trong và hư hỏng cách điện.

Làm thế nào để biết ống dẫn có thông thoáng hay không trước khi kéo cáp?

Các bước phổ biến bao gồm đóng ống dẫn, kéo trục gá (để xác nhận độ hở bên trong) và sử dụng dây kéo thử. Trong môi trường đầy thách thức, các đội có thể sử dụng các công cụ kiểm tra ống dẫn như camera ống dẫn. Xác nhận sớm tình trạng ống dẫn là một trong những cách đơn giản nhất để ngăn chặn tình trạng dừng kéo giữa chừng và hư hỏng cáp.

“Đường thí điểm” là gì và tại sao nó quan trọng?

Dây thí điểm là dây nhẹ ban đầu được đặt xuyên qua ống dẫn để thiết lập đường dẫn cho dây kéo mạnh hơn và cuối cùng là chính dây cáp. Một thiết lập tốt dây thí điểm làm giảm độ không chắc chắn khi lắp đặt, cho phép tăng cường độ kéo theo giai đoạn và giúp giữ cho lực kéo cáp cuối cùng được kiểm soát và có thể dự đoán được.

Làm cách nào tôi có thể giảm nguy cơ xoắn cáp hoặc “vặn nút chai” trong khi kéo?

Giảm rủi ro xoắn bằng cách sử dụng các đầu nối xoay, giữ dây kéo thẳng hàng, quản lý thanh toán chính xác và ngăn dây bị xoay. Kéo có kiểm soát tốc độ cũng quan trọng. Nếu bỏ qua độ xoắn, nó có thể chuyển thành căng thẳng bên trong và các vấn đề tiềm ẩn về hiệu suất lâu dài.

Công cụ lắp đặt cáp ngầm nào quan trọng nhất khi kéo đường dài?

Đối với công việc đường dài, hệ thống cốt lõi thường bao gồm tời có kích thước phù hợp, giám sát lực căng đã được hiệu chỉnh, dây kéo chất lượng cao, tay nắm và khớp xoay chính xác, và các công cụ quản lý ma sát như con lăn và chất bôi trơn. Nhiều dự án cũng được hưởng lợi từ việc lập kế hoạch tuyến đường và kéo theo giai đoạn để giữ tải trọng trong giới hạn an toàn.

Nhà cung cấp dụng cụ uy tín cần cung cấp những tài liệu gì?

Tìm kiếm các thông số kỹ thuật rõ ràng (tải trọng định mức, vật liệu, kích thước), hướng dẫn vận hành, hướng dẫn bảo trì và thông tin đảm bảo chất lượng. Các nhà sản xuất nhưCông ty TNHH Thiết bị điện Ninh Ba Lingkaithường hỗ trợ các công cụ có tài liệu kỹ thuật giúp nhà thầu lựa chọn và sử dụng thiết bị một cách có trách nhiệm, phù hợp tốt với kỳ vọng của EEAT về tính minh bạch và chuyên môn.

Làm cách nào để bảo trì Công cụ lắp đặt cáp ngầm để kéo dài tuổi thọ sử dụng?

Bảo trì cơ bản bao gồm làm sạch sau khi sử dụng (đặc biệt là cặn dầu bôi trơn), kiểm tra các con lăn xem có quay trơn tru không, kiểm tra các tay nắm xem có bị đứt sợi không, kiểm tra tời các bộ phận và hệ thống phanh cũng như cất giữ các dụng cụ ở nơi khô ráo để tránh bị ăn mòn. Kiểm tra định kỳ cũng làm giảm nguy cơ hỏng hóc trong các hoạt động có tải trọng cao.

Có thể tái sử dụng dây kéo và tay nắm một cách an toàn không?

Thường thì có, nhưng chỉ sau khi kiểm tra. Dây phải được kiểm tra độ mài mòn, các phần bị dẹt, nhiễm bẩn hoặc đứt sợi. Tay cầm cần được kiểm tra xem có bị hư hỏng và độ chính xác của đồ đạc. Chính sách tái sử dụng phải tuân theo hướng dẫn của nhà sản xuất và các quy trình an toàn tại nơi làm việc, đặc biệt khi kéo cáp nặng hơn hoặc điện áp cao hơn.

Kết luận và các bước tiếp theo

Công cụ lắp đặt cáp ngầm rất cần thiết cho các dự án cơ sở hạ tầng hiện đại, ảnh hưởng đến hiệu quả, an toàn và độ tin cậy lâu dài. Việc lựa chọn các công cụ và đối tác phù hợp giúp giảm đáng kể rủi ro hoạt động.

Nếu bạn đang đánh giá thiết bị cho các dự án cáp ngầm hoặc cần hướng dẫn kỹ thuật phù hợp,liên hệ với chúng tôiđể thảo luận về các giải pháp được thiết kế cho điều kiện lắp đặt thực tế.
